安科瑞電氣股份有限公司 上海嘉定
【摘要】： Acrel-6000/B3型電氣火災監控設備采用壁掛式結構，采用集中式、模塊化設計，具有功能強、安全性高、設置靈活等特點。系統采用7寸工業平板電腦，采用Windonws CE系統，可支持Acrel-6000/B3電氣火災監控軟件，打印機可打印系統所有報警、故障及各類操作的漢字信息，具有管理、查看、報警、打印等多項功能。

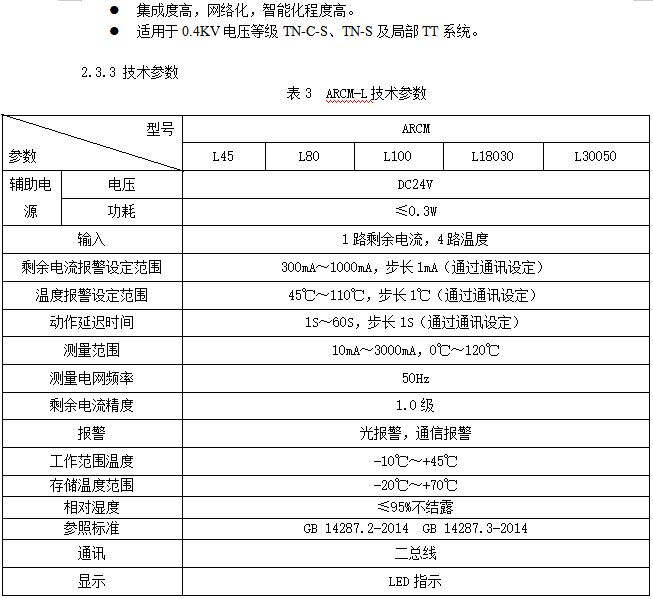

《火災自動報警設計規范》GB50116-2014中已經明確將電氣火災監控系統納入建筑防火強條。所以本文針對電氣火災監控系統的應用范圍及其功能做些闡述，本項目主要采用儀表型號為ARCM-L組合式電氣火災探測器。
【關鍵詞】：Acrel-6000/B3；電氣火災監控設備；電氣火災探測器；
0 . 前言
通用的電工產品如過流過載保護電器用于執行操作和實施保護，能夠防止由線間金屬性短路故障和長時間過載發熱或接地電弧性短路故障（漏電）引發的電氣火災，但基本上屬于被動預防。特別是對于線間端子或線路發熱溫度緩慢升高，或泄漏電流緩慢增大而引發的金屬性短路或過載故障或接地電弧性故障，不能提早有效防范。因?yàn)閭鹘y(tǒng)的電工保護產品都是在一定的參數下動作的，如果故障電流達不到保護開關的整定值，那么保護開關就不會動作。工程實踐中，如果設計、安裝錯誤或粗心大意，導致電工保護產品不匹配或施工質量差，則存在這種電氣故障的風險就比較大。有必要對這種電氣故障進行監控、預警，因此電氣火災監控系統應運而生。
1. 項目介紹

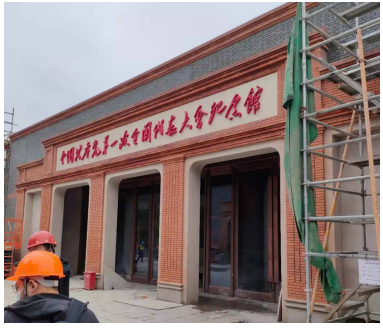

中國共產黨第一次全國代表大會會址紀念館，簡稱中共一大會址。會址位于上海市黃浦區黃陂南路374號，是一幢沿街磚木結構一底一樓舊式石庫門住宅建筑，坐北朝南。
1.1 項目需求
①電氣火災監控主機功能：
?監控設備應能接收來自電氣火災監控探測器的監控報警信號，并在10s內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持，直至監控設備手動復位。
?具備消音及消音指示功能，當有報警或故障時聲訊號可恢復輸出，方便現場調試和維護
②監控功能
?監控設備應至少設有兩級操作級別，第一級（最低級別）只允許消除聲報警信號和查詢信息。進入二級以上操作級別應采用鑰匙或操作密碼，用于進入高操作級別的鑰匙或密碼可用于進入低操作級別，但用于進入低操作級別的鑰匙或密碼不能用于進入高操作級別。
③易操作、易維護
?操作頁面采用圖形化的顯示方式，直觀地展現了各電氣火災監控探測器的工作狀態，操作界面簡單、方便，軟件運行穩定可靠，具有良好的擴展性和可維護性。
④報警記錄存儲查詢功能
?當回路探測器發生漏電、超溫報警或回路通訊故障、設備電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。
2. 現場項目應用產品簡介
2.1 Acrel-6000電氣火災監控系統
Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、重點消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。該系統主要應用于大型商場、生活小區、工礦企業、辦公大樓、商場酒店等場所。

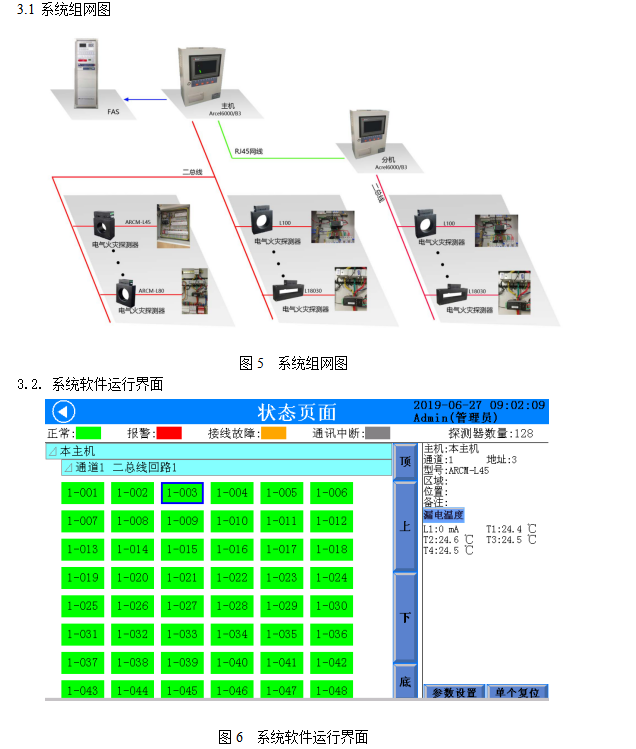

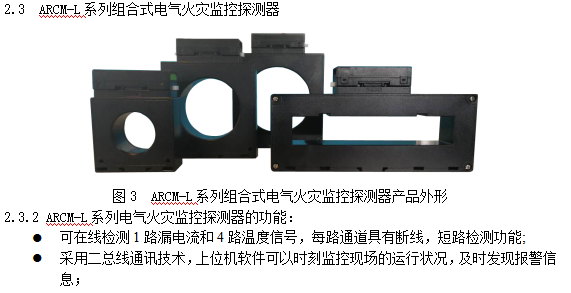

Acrel-6000電氣火災監控系統由Acrel-6000/B3型電氣火災監控設備、ARCM-L系列型電氣火災監控探測器。系統各設備之間均采用二總線進行連接，施工布線簡單方便。

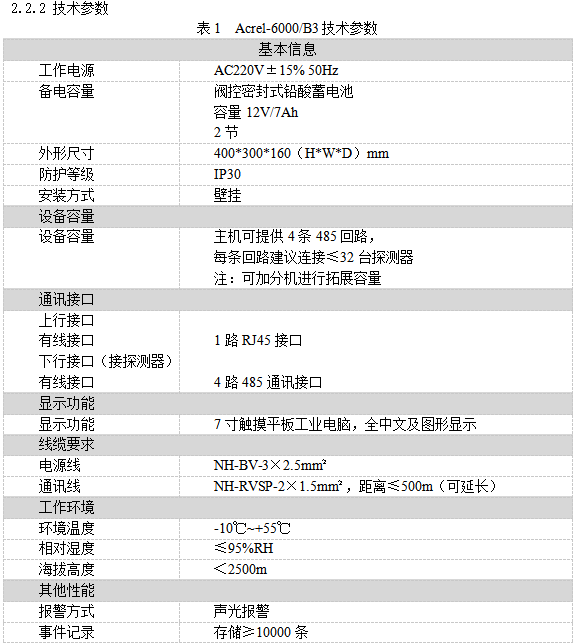

2.2 Acrel-6000/B3電氣火災監控設備

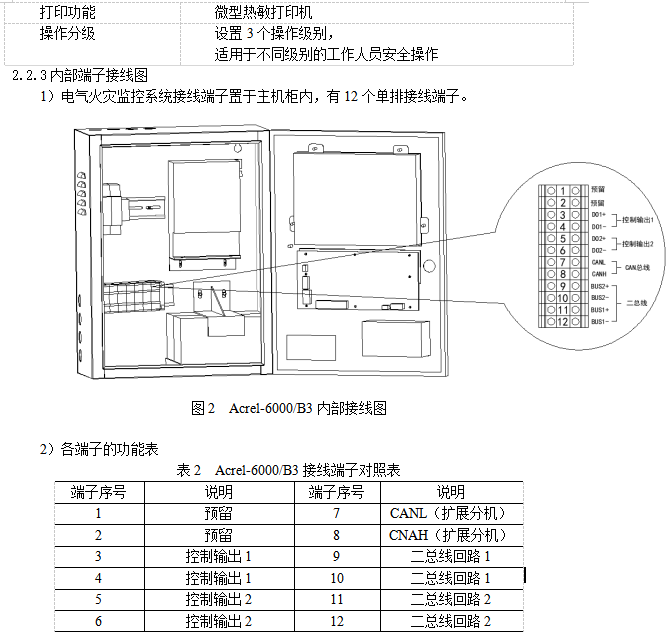

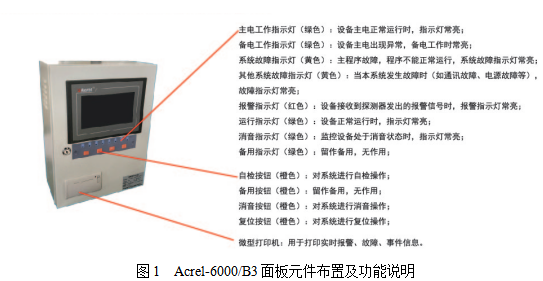

2.2.1 面板元件布置及功能說明

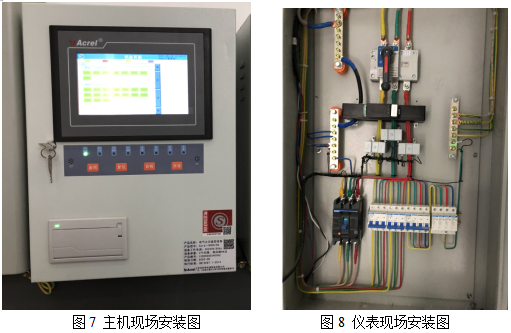

3.3設備現場應用照片
4. 結束語
電氣火災監控系統是一種電氣火災的早期預警系統，當線路或設備發生故障時能夠及時檢測出泄漏電流變化，并準確地給出預警或報警信號，將電氣火災扼殺在萌芽狀態。從預防做起，時刻防范，安全無小事，生命重于山。
參考文獻
[1].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[2].安科瑞電氣股份有限公司產品選型手冊.2021.01
[3].GB50116-2014 建筑設計防火規范[S].
[4].GB14287-2014 電氣火災監控系統[S].
