醫院用電安全方面的思考與解決方案

時間： 2022-04-04 19:45 發布人：admin

安科瑞電氣股份有限公司上海嘉定201801

摘要：要銥醫院用電安全對醫患的人身安全至關重要，有關人員應當加強對用電設備的管理。與此同時，為滿足智能電網的建設要求，醫院也應當注重對醫院配電系統的管理，并注重人才的培養，從而全面提升醫院用電安全和管理水平，避免由于人為因素與設備因素引發安全事故。因此，論文就醫院用電的安全與管理方面進行了探討。
關鍵詞：醫院用電；安全管理；措施；研究
1引言
良好醫療環境的營造需要進行全環節的把控，尤其在科技飛速發展的今天，醫療事業的現代化建設需要以安全作為前提保障。而醫院各方面工作的進行都離不開電力支持，因此，醫院有關部門應當加強對醫療電器用電安全的管理，并規范用電管理操作，從而為醫生提供一個良好的工作環境，為患者營造一個穩定的就醫氛圍。
2醫院用電安全隱患
從現階段我國醫院用電安全管理現狀來看，其中仍存在一系列的問題。第一，電路老舊問題得不到及時解決，由于線路安全存在一定的隱蔽性，如不定期進行檢修則很難被發現，經長時間的積累則極易引發安全事故。第二，用電安全管理缺乏專業人才，目前，弱電維護人才與強電檢修人才十分缺乏，因而在用電安全管理上缺乏專業技術的支撐，在出現問題時需要花費很長時間才可以恢復醫院的電力供應，而在用電安全技術人才缺乏的同時，用電安全管理人才的缺乏也阻礙了醫院的發展。第三，醫院人員用電安全意識不強，且缺乏基本的用電安全常識，醫院人員作為用電設備主要的操作人員，如在這方面有所欠缺會提升用電設備安全事故風險。在這其中，醫務人員對與醫療設備安全運行的關注度也有待提升，醫療設備損壞也會對醫院用電系統造成破壞，并會帶來嚴重的安全隱患以及經濟損失。
3醫院用電安全管理措施探討
3.1供電系統安全管理措施
供電系統安全管理需要遵循相關法律文件規定，從而為醫院用電安全管理提供保障。根據相關條例規定，任何一家醫院的供電系統都需要使用10kV的電源，而在特殊情況下，供電電源也可使用兩個不同的35kV的開閉站[1]。在此條件下，醫院用電穩定性便有了保障。與此同時，供電系統的線路管理也不容忽視。對此，主接線線路連接應使用單母線，并根據各自負載要求進行分段設計。在進行相關設計時，為實現兩電源的互相閉鎖，應當在主接線中安置網絡開關。在兩電源實現互相閉鎖的前提下，便可有效規避電源中斷情況的發生。在此基礎上，為應對突發事故，醫院應當配備發電設備以備不時之需，從而保證醫院供電持續性，全面提升醫院用電安全管理水平。
3.2低壓配電系統安全建設措施
醫院用電負荷包含多個用電單元，在此管理環節中，應當
關注低壓配電系統的建設進度。低壓配電系統包括普通照明及事故照明等方面，此外，空調用電負荷與醫療影像系統的用電也是低壓配電管理的重要內容。對此，有關人員應當對低壓配電方式進行科學化、合理化地設計，從而提升醫院電力系統的抵抗力。如在進行低壓配電管理時，可將醫院用電區域進行劃分，實現分區域獨立供電管理制度，從而避免串聯用電擴大事故范圍。在實際操作中，可將病房作為一個單元區域，配備獨立電源，而病區區域中的低壓配電系統可與醫院總配電室直接連接。與此同時，各科室低壓配電的設計也應當日逐步強現代化管理，根據現階段樹干狀與放射性狀低壓配電系統共存的現狀，樹干狀與放射性狀低壓配電系統特點為電壓從總配電室引出后以樹干或放射性的分布形式接入各個科室，在此過程中，應當確保每個環節電源與電壓的穩定性。
3.3照明系統安全建設
照明系統用電安全是醫院用電安全的基礎環節，同時，也是醫院安全運行的關鍵因素。對此，醫院應當從護理病房、手術室以及公共場所等各個區域進行用電安全的維護，避免線路老化或供電設備系統故障。與此同時，對于照明系統的設計也應當更貼合使用要求，從而保證其用電安全。如在護理單元的照明設計中，不僅需要滿足普通照明需求，也需滿足病房及走廊的照明需求，對此，可采用嵌入式方式安裝照明系統，安裝高度約為離地50cm。照明系統作為醫生行醫精確性的保障，如有電壓不穩定情況發生，則會影響觀察效果，從而影響患者人身安全。因此，醫院部門不僅需要保證其線路安全，在光源選擇上也需貼合不同觀察項目對照明的需求。
3.4用電安全意識培養措施
在加強醫院供電系統、配電系統及用電設備安全管理的同時，用電人員的安全意識也需引起醫院方面的關注。在醫院高強度的工作環境下，醫院管理部門也應定期進行人員用電安全意識的培養，從而降低用電安全事故發生的概率。與此同時，對于醫院高危用電系統應設立相關標識，避免患者在不知情的情況下對用電系統造成損壞。在培養醫護人員安全意識時，可加強對用電維修專業人才的培養，可更加具有針對性地進行人員安全意識的培養。
4安科瑞為醫院安全用電提供的解決方案
4.1安科瑞Acrelcloud-6000安全用電云平臺
安科瑞電氣推出的安全用電監控云系統采用研發的剩余電流互感器、溫度傳感器、電氣火災探測器、故障電弧探測器、電氣防火限流式保護器和中性安防，對引發電氣火災的主要因素（導線溫度、電流、剩余電流、故障電弧等）進行不間斷的數據與統計分析，并將發現的各種隱患信息及時推送給學校管理人員，指導學校實現時間的排查和治理，達到潛在電氣火災隱患，實現“防患于未然”的目的。
用戶可以利用PC、手機、平板電腦等多種終端實現對平臺的訪問，查詢包括系統信息、實時數據、報記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本服務，能有提升企業的消防管理和電氣設備水平，防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任的發生。
本系統的整體結構如圖所示：

4.2硬件配置：
平臺服務器：建議按照我方提供配置標準購買，或者客戶自己租用阿里云資源。

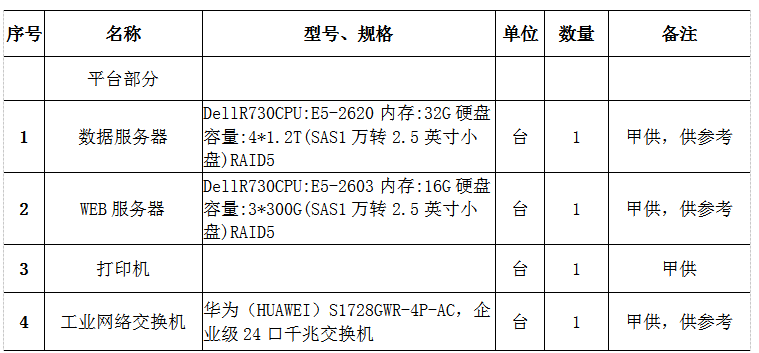

站控管理層硬件配置：（如申請阿里云可忽略）

現場儀表硬件配置

序號	名稱	型號、規格	單位	數量	備注
1	剩余電流火災探測器(2G/4G/NB)	ARCM300-Z-4G可以測量剩余電流，溫度，電流，電壓，功率，頻率，GPRS通訊	只	1	安科瑞
2	漏電流互感器	AKH-0.66L-45	只	按需	安科瑞
3	線纜溫度傳感器	ARCM-NTC	只	按需	安科瑞
4	無線DTU	AF-GSM200需加SIM卡	只	1	安科瑞
5	故障電弧探測器	AAFD-40檢測范圍0-40A	只	1	安科瑞
6	電氣防火限流式保護器	ASCP200路GPRS額定電流：無線通訊0-63A	只	1	安科瑞
7	中性安防保護器	監控中性線的漏電流	只	1	安科瑞

4.2.1現場儀表選型介紹--剩余電流火災探測器

產品名稱	剩余電流火災探測器
產品型號	ARCM300-Z-4G	ARCM200L-Z	ARCM200BL
產品外形
產品功能	當電線由于機械損傷、年久失修而導致絕緣層老化破損、負荷大而發熱使得絕緣層老化失效等原因，使得絕緣性能下降，導致電線與大地之間有不正常的電流通過，這種現象就是漏電，也稱為“剩余電流”。泄漏電流流入接地點處形成發熱現象，當流入接地點周圍有易燃物時，經長期高溫累積作用便會產生燃燒現象從而引發火災。ARCM系列電氣火災探測器可對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理，集成度高，體積小巧，安裝方便，防范因泄漏電流而導致的電氣火災。

4.2.2現場儀表選型--故障電弧探測器

產品名稱	故障電弧探測器
產品型號	AAFD-40	AAFD-MU集中顯示+傳感器
產品外形
產品功能	故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電?。┻M(jìn)行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。

4.2.3現場儀表選型--電氣防火限流式保護器

產品名稱	電氣防火限流式保護器
產品型號	ASCP200-20D	ASCP200-40B	ASCP200-63D
產品外形
產品功能	當?shù)蛪号潆娀芈钒l(fā)生短路故障時，ASCP200電氣防火限流式保護器能以微秒級速度快速(＜150μs)限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端.

4.2.4現場儀表選型中性安防保護器
中性線的定義：三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點
引出的這條線叫中性線，這樣就形成三相四線制或者五線制。也可不引出，形成三相三線制?，F(xiàn)
在的低壓配電線路，采用zui多的是三相四線制，其中的三條線路分別用A、B、C代表三相，另一條中性線用N代表。

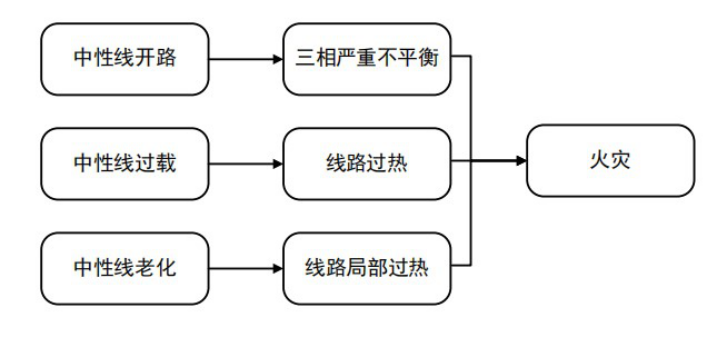

在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑：
A.中性線長期過載導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災；
B.中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。
C.中性線老化使線路局部過熱，導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災。

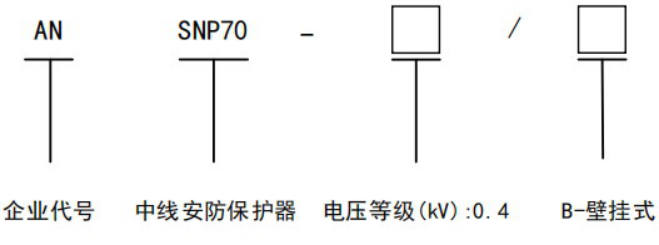

1）產品型號

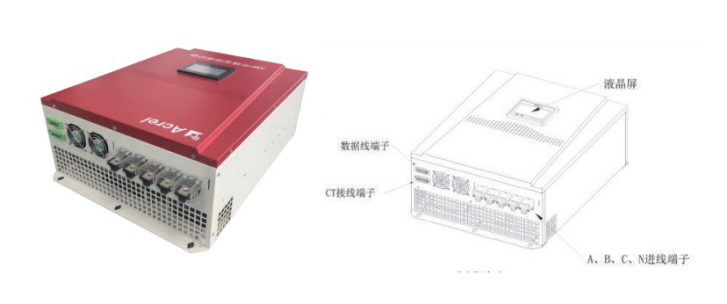

2）模塊接口示意

3）產品尺寸

規格型號	中性線輸出電流（A）	外形尺寸			定位孔間距
ANSNP70-0.4/B	0-200	深度（W）	寬度(D)	高度(H)	縱向	橫向
ANSNP70-0.4/B	0-200	450	222	612	579	190*2

5結語
綜上所述，醫院用電安全的保障需要各個環節的支持。第一，供電系統安全管理應當加強線路安全維護與電源配置設計，保障供電持續性。第二，配電系統安全建設應當分區域進行，獨立配置電源，避免安全事故范圍擴展。第三，醫護人員應當加強自身用電安全意識，從根源上降低用電安全事故發生概率，為用電安全管理創建優良的環境。

【參考文獻】
【1】孫建軍.醫院安全用電問題及管理對策研究[J].工程技術研究,2019,4(07):241-242.
【2】儲金龍,丁誠.醫院用電安全與管理方面的若干思考
【3】安科瑞企業微電網設計與應用手冊，2020.06版.

張雙，女，本科，安科瑞電氣股份有限公司，主要研究方向?yàn)獒t(yī)院安全用電云平臺系統的研發與應用， Email:2885039098@qq.com，手機：13916280434（同微信）
