應用范圍:
需要檢測剩余電流,對電氣線路進行接地故障保護的場合。
訂貨范例:
具體型號:ASJ20-LD1C
技術要求:額定剩余動作電流300mA;極限不驅動動作時間0.5s;上電工作時繼電器輸出1組常閉、1組轉換。
通訊協議:無
輔助電源:AC220V

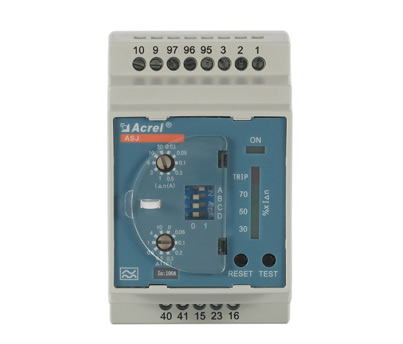

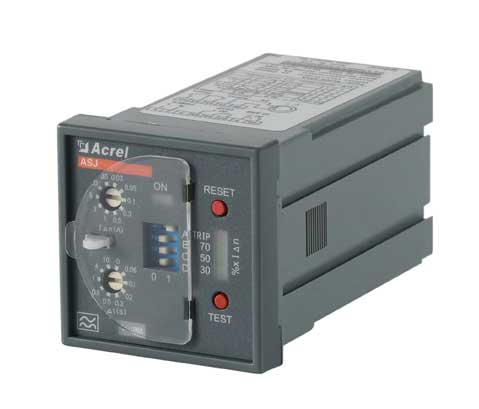

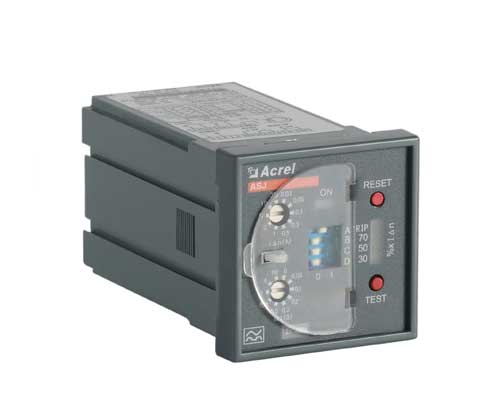

該系列剩余電流保護器安裝方式有兩種,導軌安裝和嵌入式安裝,本公司還有電氣火災監測系統及剩余電流互感器,可以聯系銷售經理或者進入主頁詳細了解。
外形尺寸
接線方式
安裝示意
安裝方式為屏裝式,采用兩側卡扣擠壓固定,具體操作如下:
1、在配電盤上,選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔;
2、取出剩余電流繼電器,取下固定卡扣;
3、把儀表插入配電盤儀表孔中,插入儀表后,用卡扣固定安裝。
現場安裝圖
