應用范圍:
適用于補償電網中的無功電流,諧波電流以及不平衡電流等場合。
訂貨范例:
具體型號:ANSVG-S-A 120-50
技術參數:無功補償容量120 Kvar,諧波補償電流50A
電壓等級:380V
防護等級:IP20(可按客戶要求定制)

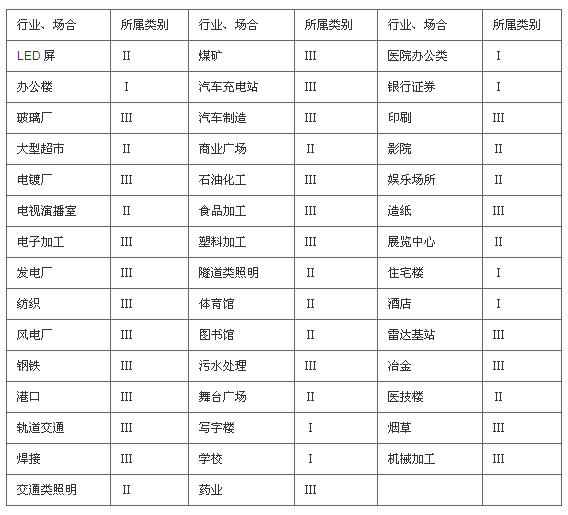

為了方便進行快速選型,首先將行業進行分類,各行業所屬類別如下表(Ih=SL×ah , Q=SL×η,Ih指APF容量, Q是指無功補償容量,SL 是指變壓容量,ah 是諧波補償行業系數,η是指無功補償行業系數):
Ⅰ:系數 ah約為0.12,系數η 約為0.3,適用于寫字樓、住宅等諧波、無功需求相對較小的場合;
Ⅱ:系數 ah約為0.20,系數η 約為0.4,適用于商業、軌道交通等諧波、無功需求相對中等的場合;
Ⅲ:系數 ah約為0.25,系數 η約為0.55,適用于重工業、制造業等諧波、無功需求相對較大的場合;
